　　是一种将化学能直接转化为电能的新型燃料电池，近年来受到了广泛的关注。然而阴极氧还原反应缓慢是限制阴极材料。由于其自身独特的岩盐层与钙钛矿层交替的层状结构，可以保持较大的氧非化学计量比，因此可以实现更快的氧交换速率，表现出更好的结构稳定性。

　　(1)Nd3+在Sr3Fe2O7δ（SFO）中引发晶格收缩，从而增加氧空位的形成与吸附能力。

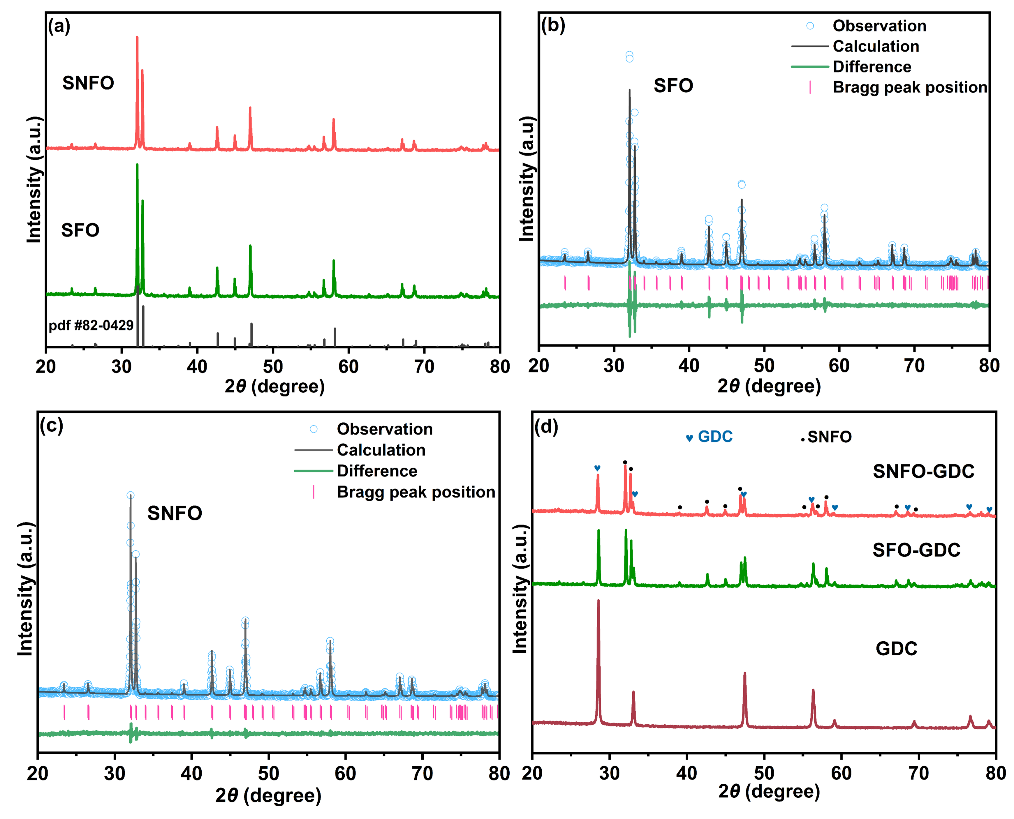

　　图1a展示了SFO和SNFO样品的XRD衍射图谱。经分析，SFO和SNFO的衍射数据均符合四方晶系（空间群I4/mmm）结构，未检测到杂质相。为获取更清晰的结构信息，采用Rietveld方法对两者的XRD图谱进行精修（图1b和1c），值得注意的是，Nd3+掺杂导致晶格参数和晶胞体积减小，这源于离子半径差异（Nd3+：1.27 ASr2+：1.44 A）。为了研究高温下阴极材料与电解质的相容性，将SFO/SNFO和GDC粉末按1：1比例混合后，在1100 ℃下煅烧12小时，所得混合物的XRD图谱如图1d所示。混合物中所有衍射峰均源自SFO、SNFO和GDC的特征相，未检测到外来相或杂质。这些结果证实了该正极材料在高温环境下与电解质具有良好的化学相容性。

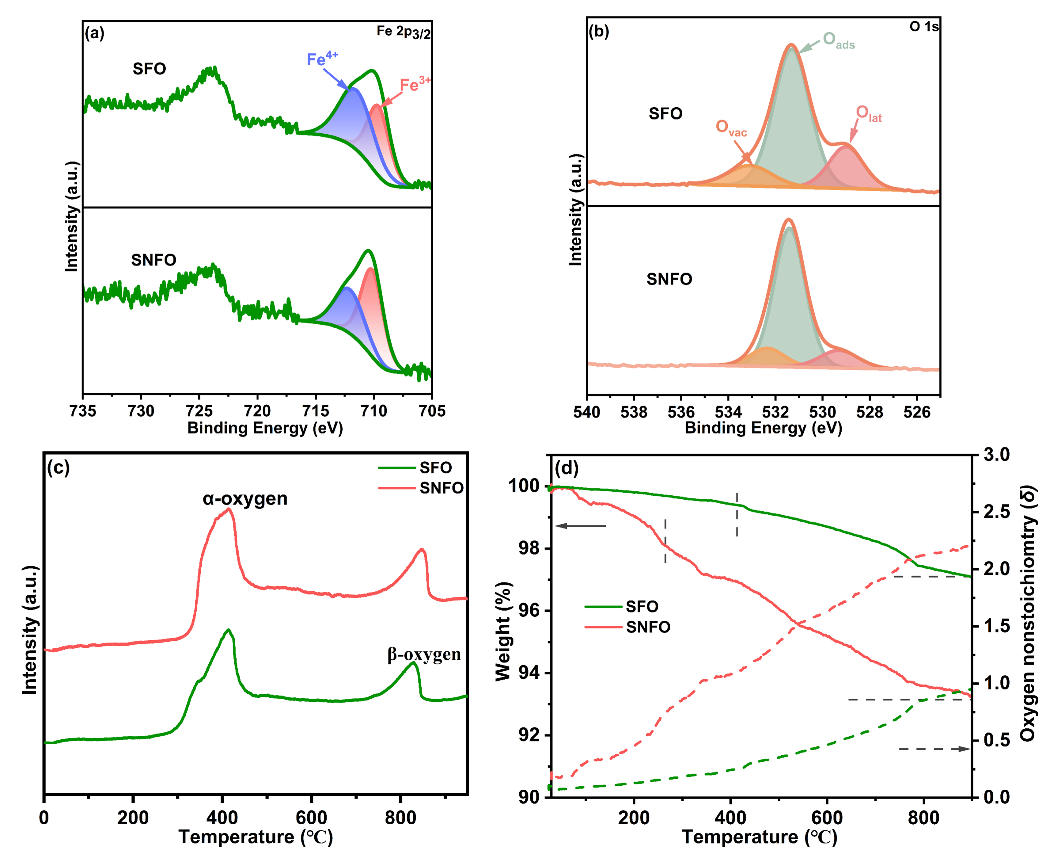

　　图2a所示，Fe 2p3/2的XPS曲线分解为两个明显峰，分别对应Fe4+（约712 eV）和Fe3+（约710 eV）。图2b展示了SFO和SNFO的O1s谱图，三个明显峰分别对应吸附氧（Oads，约532 eV）、晶格氧（Olat，约529 eV）和氧空位（Ovac，约531 eV）。较高的（Oads+Ovac）/Olat比例意味着电极具有更好的氧吸附能力，证实了SNFO材料具有更高浓度的氧空位，ORR展现出优异的电催化活性。此外，我们采用O2-TPD分析法探究了SFO和SNFO材料的氧吸附能力。如图2c所示，两种样品在50-950 ℃温度范围内均呈现两个明显脱附峰。值得注意的是，样品SNFO的α-氧脱附峰面积大于样品SFO，表明其具有更强的氧吸附能力。此外，根据图2d所示的热重分析曲线，样品在高温下的氧非化学计量比(δ)值显示：从室温到约200 ℃的第一阶段为样品中物理吸附水的脱附；当温度超过300 ℃时，失重主要源于晶格氧的释放和氧空位的形成。加热至900℃时，样品SFO和SNFO的失重率分别为2.97%和6.83%。说明在工作温度下，SNFO能产生更高浓度的氧空位。总体而言，更高的氧空位浓度有利于氧离子在体电极中的快速迁移，从而提升ORR的电化学活性。

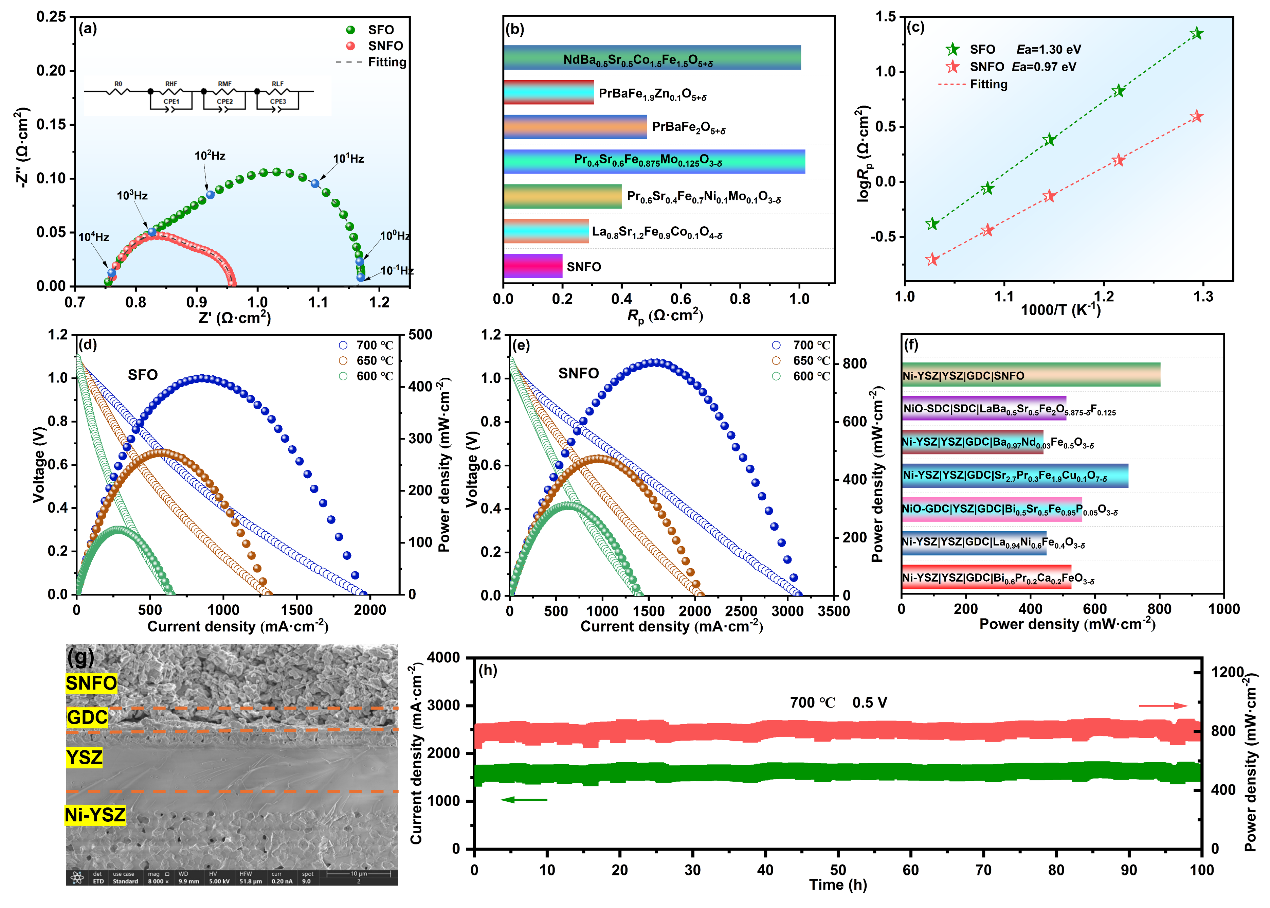

　　3a展示了700 ℃下SFO和SNFO阴极的电化学阻抗谱，SNFO和SFO电极的Rp值分别为0.20和0.41 Ω cm2，表明SNFO阴极具有更优异的电催化性能。图3c展示了SFO和SNFO阴极的阿伦尼乌斯曲线。计算得到的SNFO活化能（Ea）为0.97 eV，低于母体材料SFO的1.30 eV。较小的Rp和Ea值表明SNFO阴极不仅电催化性能卓越，还能降低电极反应的能量势垒。为进一步探究该电极在SOFCs中的应用潜力，我们制备了Ni-YSZYSZCGOSNFO（SFO）全电池并测量其输出性能。图3d和e展示了600-700 ℃下采用SFO和SNFO空气电极的单电池典型I-V-P曲线。在相同温度条件下，采用SNFO阴极的燃料电池比SFO阴极具有更高的峰值功率密度（PPD），在700℃时分别可达803 mW cm2（SNFO）和415 mW cm2（SFO）。此外，图3g展示了采用SNFO阴极的完整电池截面扫描电镜图像。可见该单电池包含多孔SNFO阴极（约18m）、CGO缓冲层（约4m）、致密的YSZ电解质（约10m）以及Ni-YSZ阳极层（约300m）。燃料电池展现出稳定的界面接触，各层间未出现明显分层现象，确保了良好的气体传输和有效的电荷转移。同时，如图3h所示，采用SNFO阴极的燃料电池短期耐久性测试表明：在100小时测试中，电池电流密度保持稳定，充分证明了SNFO阴极在固体氧化物燃料电池中的运行稳定性。

　　图3. (a) SFO与SNFO阴极在700 ℃下的电化学阻抗谱。(b) SNFO阴极与部分铁基阴极的电阻Rp对比。(c) SFO与SNFO电极的电阻Rp阿伦尼乌斯曲线。(d) SFO与(e)SNFO阴极在600–700℃下单电池的I-V-P曲线。(f)铁基阴极在700 ℃下的PPD对比。(g) SNFO阴极单电池的横截面扫描电镜（SEM）图像。(h)采用SNFO阴极的燃料电池在700 ℃下100小时的短期耐久性测试结果。

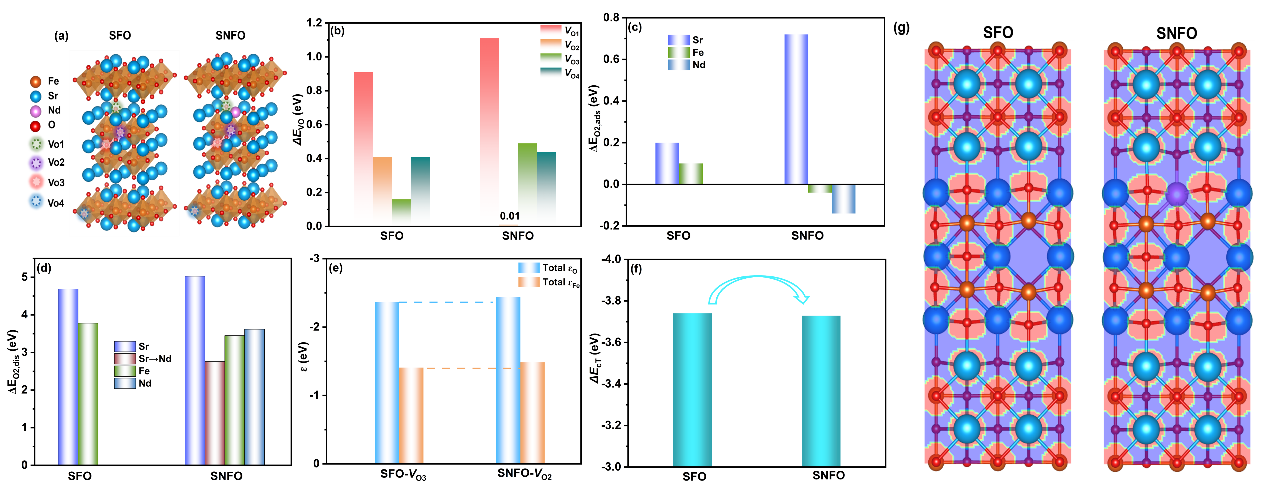

　　4a展示了四种典型的氧空位构型，结合碘量滴定和TGA的结果显示，Nd掺杂提高了SNFO中的氧空位浓度，且优先在空位2中形成空位，其形成能比未掺杂的SFO相比降低至0.01 eV。图4c比较了SFO和SNFO之间的氧吸附能（Eads）。对于SFO，Eads值为0.20 eV（Sr位点）和0.10 eV（Fe位点），而SNFO则为0.72 eV（Sr）、-0.04 eV（Fe）和-0.14 eV（Nd位点）。Fe/Nd位点的负值证实了Nd掺杂诱导的自发O2吸附。图4d显示Nd替代促进了Sr向Nd掺杂剂的解离，同时将Fe的解离能从3.78 eV降低到3.45 eV，证实Nd掺杂在SNFO中创造了额外的催化活性位点，从而增强了阴极的ORR活性。这些发现证实，Nd掺杂不仅稳定了材料结构，还优化了氧吸附解离的性能，使SNFO成为极具潜力的正极材料。

　　李强（通讯作者），黑龙江大学化学化工与材料学院教授/博士生导师。教育部新世纪优秀人才支持计划和黑龙江省杰出青年科学基金获得者。现为国际电化学学会会员和中国化学会永久会员，哈尔滨市固态离子材料国际科技合作基地负责人，Frontiers in Energy Research期刊编委。围绕燃料电池新型材料、储能材料等研究热点开展了国际上具有影响的研究工作。在固体氧化物燃料电池研究基础上，开展了新型氧化物电极材料的电催化性能和还原反应动力学的研究工作。主持承担国家自然科学基金及省部级项目10余项，共获省科技奖二等奖1项及三等奖2项、授权发明专利10项。作为通讯作者，已在“Advanced Energy Materials、Journal of Advanced Ceramics、Chemical Engineering Journal、Journal of Materials Science & Technology、Separation and Purification Technology、Energy、ACS Sustainable Chem. Eng.”等上发表SCI论文100余篇，被SCI论文引用4000余篇次。

　　张思悦（第一作者），黑龙江大学化学化工与材料学院硕士研究生，主要研究方向为固体氧化物燃料电池电极材料的设计及电催化性能研究。
